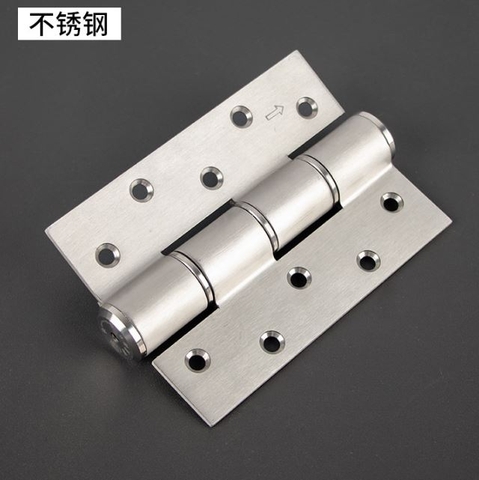

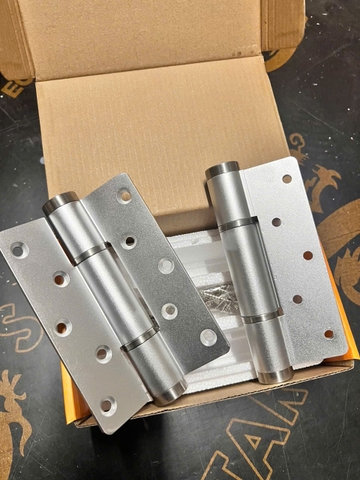

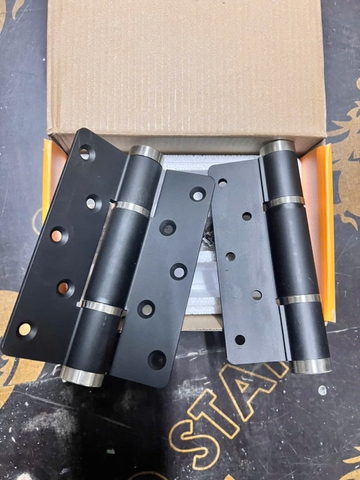

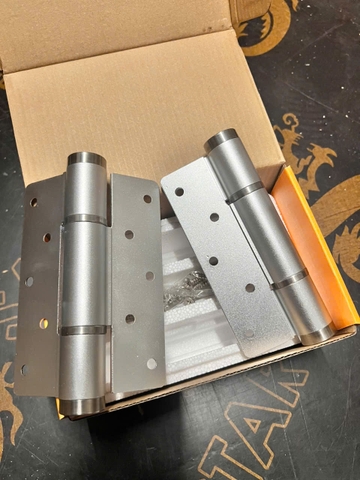

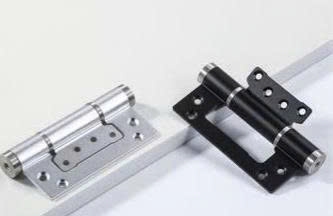

TD187 - Bản lề thủy lực

Tự động đóng cửa, giảm chấn êm ái, định vị nhiều góc

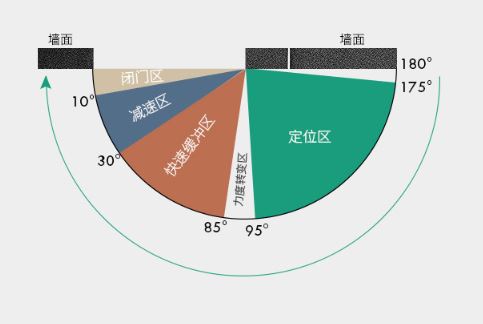

Các khu vực chức năng theo góc đóng cửa:

• 0° – 10°: Khu vực đóng cửa

• 10° – 85°: Khu vực giảm tốc
  ➤ Vào vùng này, tốc độ đóng cửa sẽ giảm dần nhẹ nhàng

• 85° – 95°: Khu vực giảm tốc nhanh
  ➤ Vào vùng này, tốc độ đóng cửa sẽ giảm nhanh hơn

• 95° – 175°: Khu vực định vị
  ➤ Cửa dừng lại trong vùng này, có thể định vị ở bất kỳ góc nào tùy ý

• 175° – 180°: Tường

Chú thích màu sắc:

• Màu xám đậm (giảm tốc): Vào vùng này, tốc độ đóng cửa giảm dần

• Màu cam (giảm tốc nhanh): Vào vùng này, tốc độ đóng nhanh

• Màu xanh lá (định vị): Vào vùng này, cửa sẽ dừng lại, có thể định vị tự do

•

• 🔹 Điều chỉnh lực đóng cửa (đầu trên)

Xoay theo chiều kim đồng hồ: lực đóng cửa tăng

Xoay ngược chiều kim đồng hồ: lực đóng cửa giảm

Khuyến nghị vặn vào 15mm để đạt lực đóng cửa phù hợp

🔹 Điều chỉnh tốc độ đóng cửa (đầu dưới)

Xoay theo chiều kim đồng hồ: tốc độ đóng cửa chậm lại

Xoay ngược chiều kim đồng hồ: tốc độ đóng cửa nhanh hơn

Khuyến nghị vặn vào 8mm để đạt tốc độ đóng cửa phù hợp

• Loại bản lề 5in > Cửa nặng khoảng 40kg > dùng 3 cái ( lưu ý 2 cái lệch về nửa trên)
