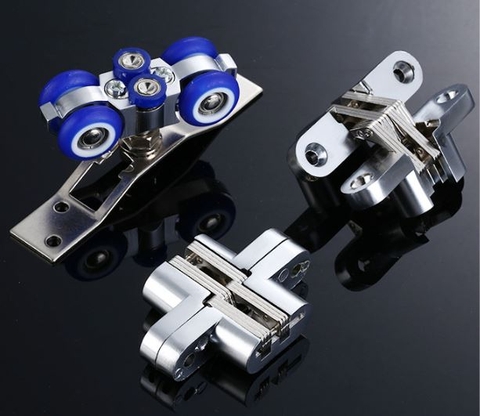

TD71 - PK vách, cửa gấp lùa

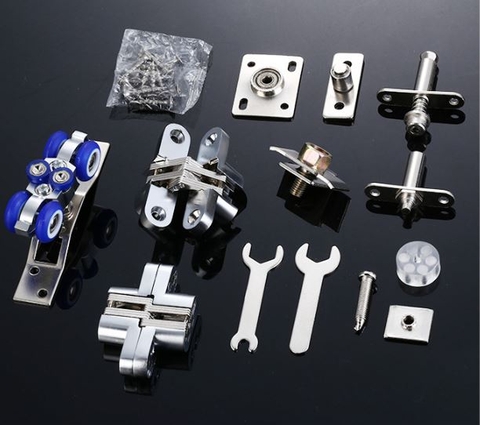

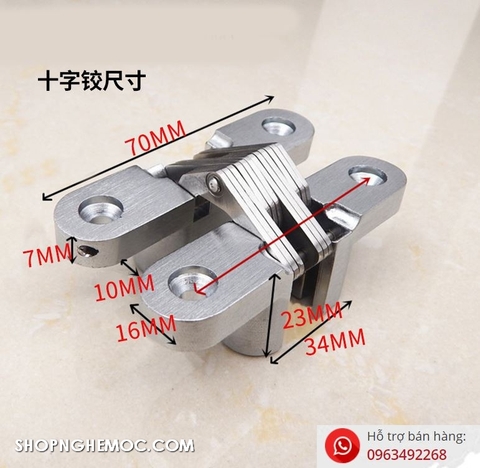

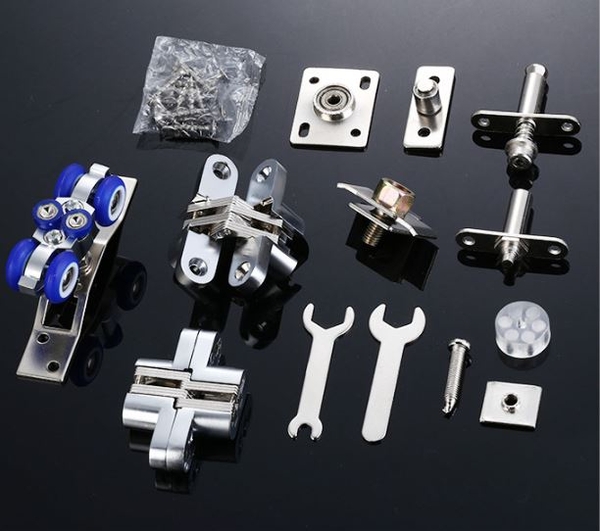

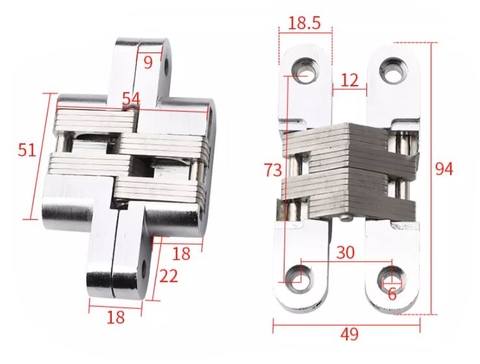

1- Bộ cho 2 cánh 1 vế mẫu 1, tải trọng dưới 60kg ( gồm 1 bộ bản lề trục xoay, 2 bản lề chữ thập nối cánh, 1 bánh xe treo tải 60kg, 1 bánh xe dẫn hướng và ốc vít đi kèm)

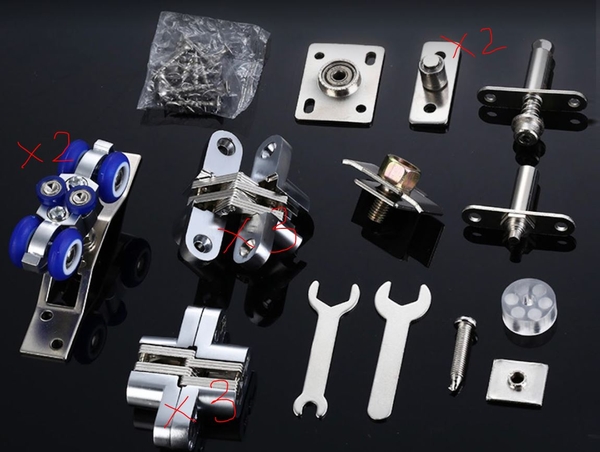

2- Bộ cho 3 cánh 1 vế mẫu 1, tải trọng dưới 60kg (gồm 1 bộ bản lề trục xoay, 4 bản lề chữ thập nối cánh, 3 bánh xe treo tải 60kg, 3 bánh xe dẫn hướng và ốc vít đi kèm).

< Lưu ý bộ lắp cho 3 cánh (bộ cánh lẻ) thì yêu cầu cả 3 cánh cùng treo lên bánh xe, cánh trong cùng không gắn vào bản lề trục xoay được. Nếu cánh trong cùng muốn gắn bản lề trục xoay thì cần thiết kế bé hơn 2 cánh còn lại >

3- Bộ cho 4 cánh 1 vế mẫu 1, tải trọng dưới 60kg (gồm 1 bộ bản lề trục xoay, 6 bản lề chữ thập nối cánh, 2 bánh xe treo tải 60kg, 2 bánh xe dẫn hướng và ốc vít đi kèm)

4- Bộ cho 2 cánh 1 vế mẫu 1, tải trọng dưới 80kg ( gồm 1 bộ bản lề trục xoay, 2 bản lề chữ thập nối cánh, 1 bánh xe treo cao cấp tải 80kg, 1 bánh xe dẫn hướng và ốc vít đi kèm)

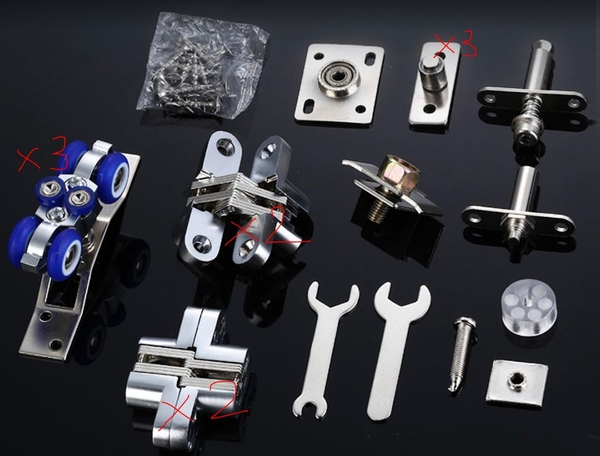

5- Bộ cho 3 cánh 1 vế mẫu 1, tải trọng dưới 80kg (gồm 1 bộ bản lề trục xoay, 4 bản lề chữ thập nối cánh, 3 bánh xe treo cao cấp tải 80kg, 3 bánh xe dẫn hướng và ốc vít đi kèm)

6- Bộ cho 4 cánh 1 vế mẫu 1, tải trọng dưới 80kg (gồm 1 bộ bản lề trục xoay, 6 bản lề chữ thập nối cánh, 2 bánh xe treo cao cấp tải 80kg, 2 bánh xe dẫn hướng và ốc vít đi kèm)

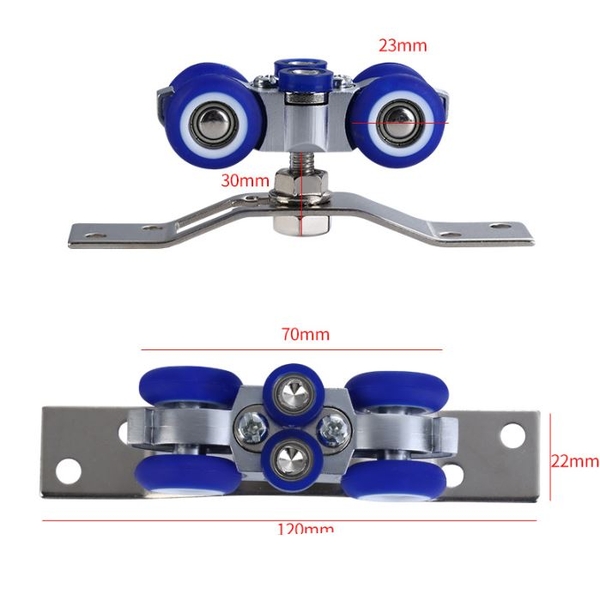

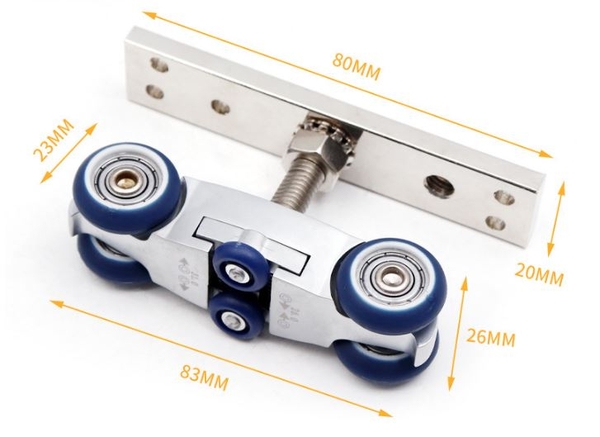

>>> Đây là hình ảnh mẫu bánh xe loại 2 chịu tải 80kg, chất liệu cao cấp, thiết kế 2 bánh xe con co dãn bám theo thành của ray để hạn chế lắc ngang.

>>> Đây là hình ảnh mẫu bánh xe loại 1 chịu tải 60kg, thiết kế với bánh xe 2 phương, giúp vận hành nuột hơn.

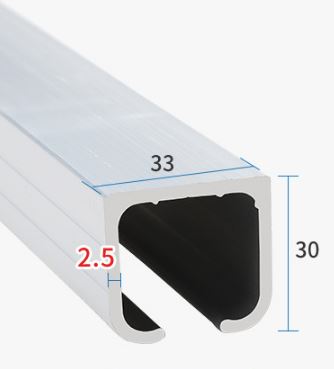

Hình ảnh ray treo phía trên :

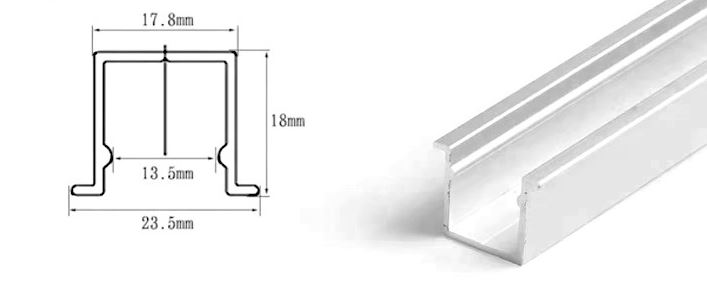

Hình ảnh ray dẫn hướng phía dưới

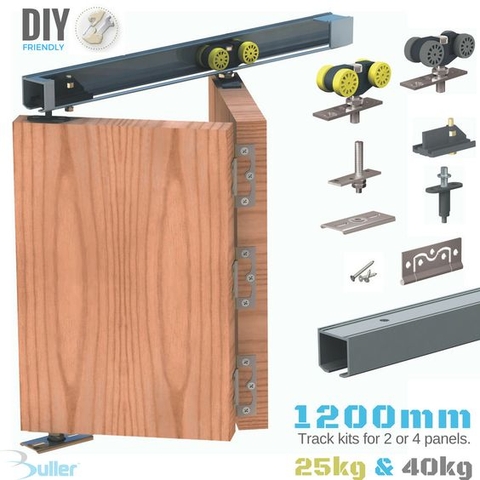

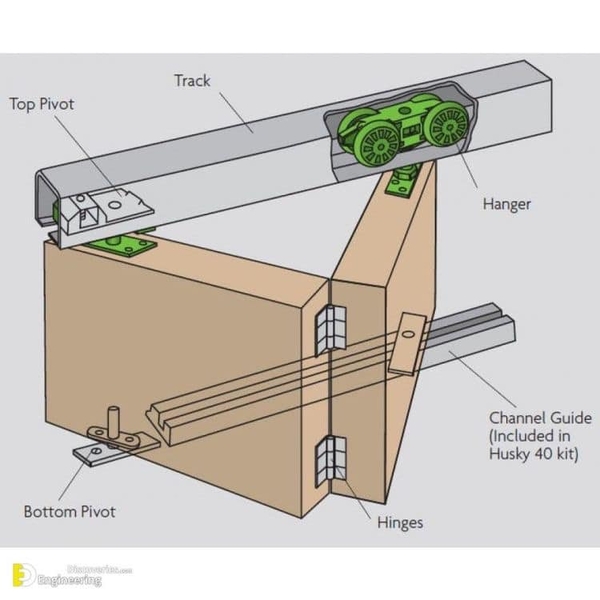

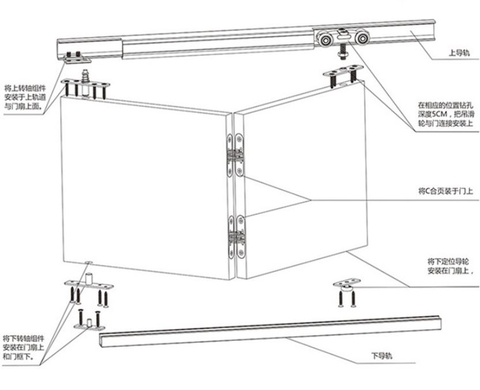

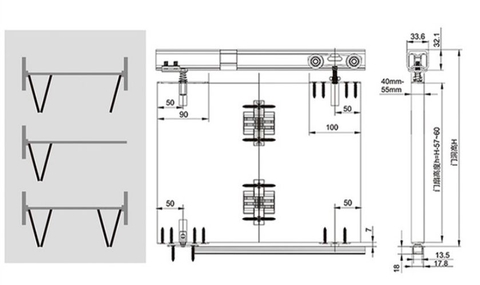

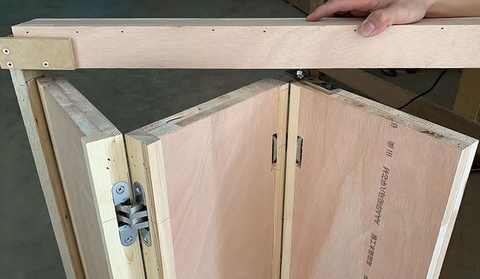

Hình ảnh lắp đặt

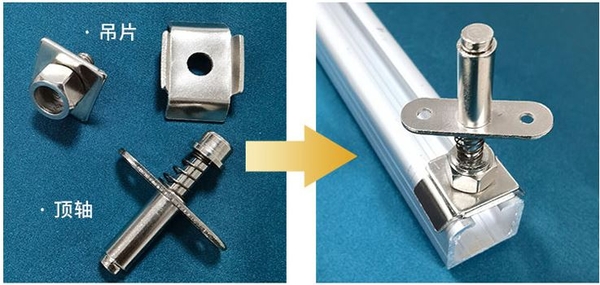

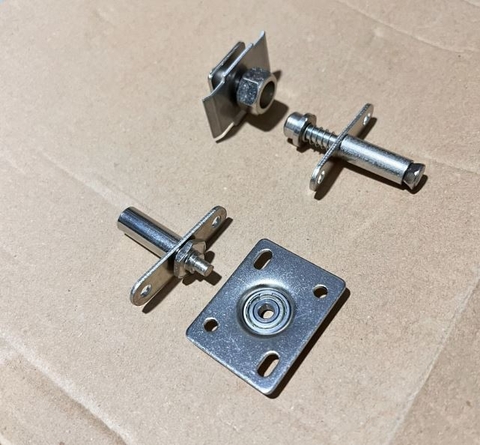

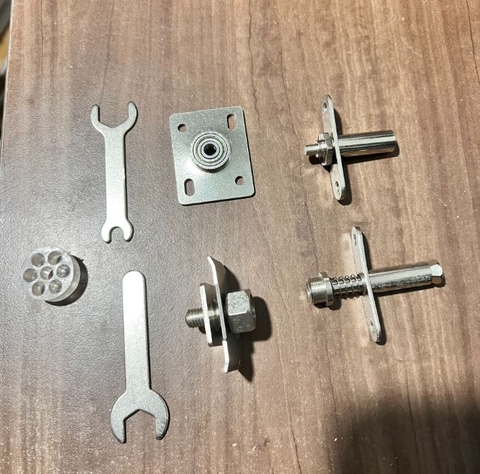

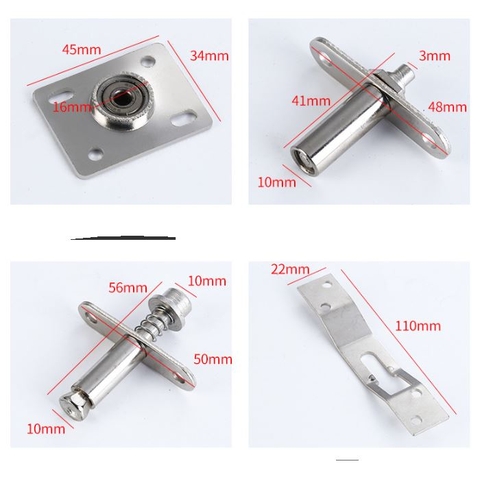

Hình ảnh liên kết bản lề trục xoay vào ray trên

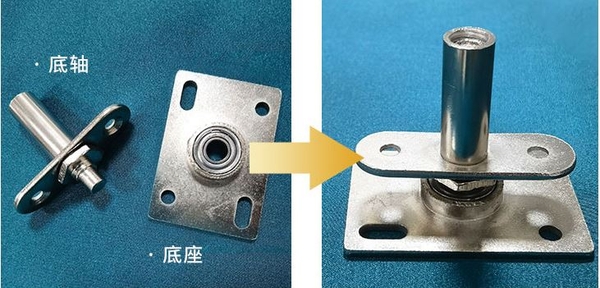

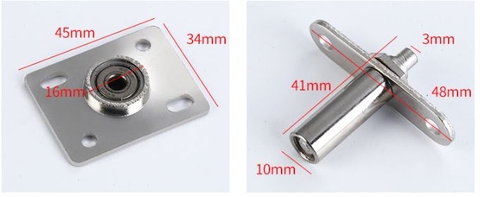

Bản lề trục xoay lắp dưới sàn
